變頻器恒壓供水接線圖及供水設置和設置方法[圖解]
本文所介紹的變頻器恒壓供水接線圖及供水設置和設置方法采用的是型號為HDI系列的變頻器，此變頻器用途廣泛，許多客戶都有拿它來做自動調速、水泵自動控制、恒壓供水等。有關恒壓供水的接線圖及供水設置和設置方法請細看以下內容。
變頻器恒壓供水設置有關的參數如下:
Pr033
起動指令來源(Pr033=0面板,1 端子)
Pr034=0
運行頻率來源 0：操作器（注：PID恒壓控制此參數要求是0）
Pr052=32 PID開啟
端子X(jué)3與COM短接，
PID開啟Pr117-Pr119
睡眠頻率設定（詳情查看說明書21頁）Pr150-Pr152（先使用出廠設定值，供水壓力恒定的情況下不需要更改）Pr153目標值（此參數設置為目標壓力，數值根據遠傳壓力表量程的百分比算）Pr154-Pr156（詳情查看說明書22頁）J1插針跳線應該在1-AI這個位置遠傳壓力表信號接線端子為：+10V、AI、GND，中心線為AIZ后還可以參照說明書75頁恒壓供水應用舉例說明。

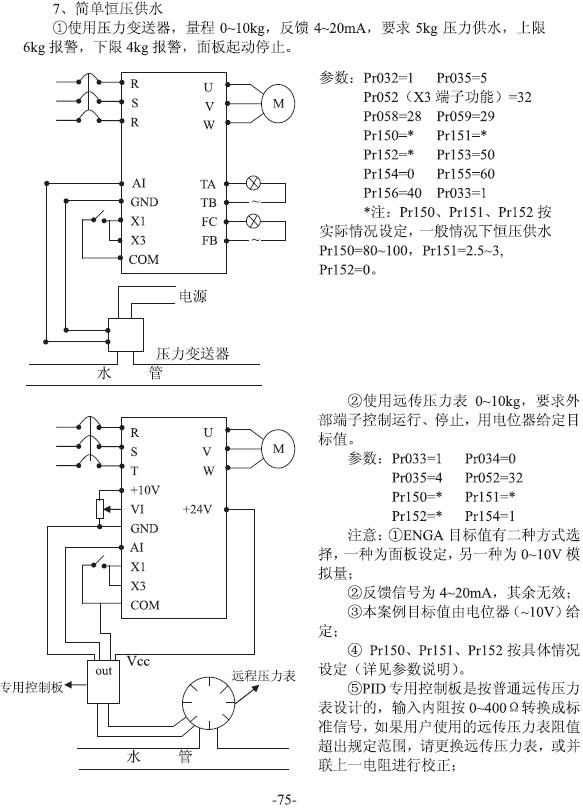

變頻器恒壓供水接線圖：
眾所周知，使用恒壓供水的好處有很多，一般來說主要體現在以下幾點：
⒈ 技術先進：采用了變頻器和PLC（PC/智能控制器）的自動化控制，使設備根據各種供水要求實現智能化恒壓變量供量供水；
⒉ 高效節能：系統能按需設定壓力，系統根據設定的壓力自動調節水泵轉速和水泵運行臺數，使設備運行在高效節能的Z佳狀態；
⒊ 供水壓力穩定：系統實現閉環控制，能自動調節設定壓力和系統壓力的差值，是壓力保持恒定；
⒋ 操作穩定：系統由變頻器或變頻器加智能控制器自動控制，操作極為簡單；
⒌ 延長電機、水泵壽命：各泵皆為軟啟動，消除了啟動時的沖擊電流。各泵循環啟動，使備用水泵不會因長久不用而生銹或使用頻繁而磨損。對消防實現定期巡檢；
⒍ 完善的保護功能：具有過流、缺相、過壓、過熱、過載等多種保護，水泵運行如有故障，自動停止工作并報警輸出；系統具有自檢、故障判斷、故障記憶、故障顯示、自動啟動備用泵等功能；
⒎ 小流量睡眠功能：可配接附屬小泵，使系統運行在夜間或其它小流量情況下，自動關閉主泵，開啟附屬小泵，從而避免因開大功率水泵而造成的浪費；
⒏ 運行動作功能：變頻器和控制器的編程與設定方便簡單，容易掌握和操作
