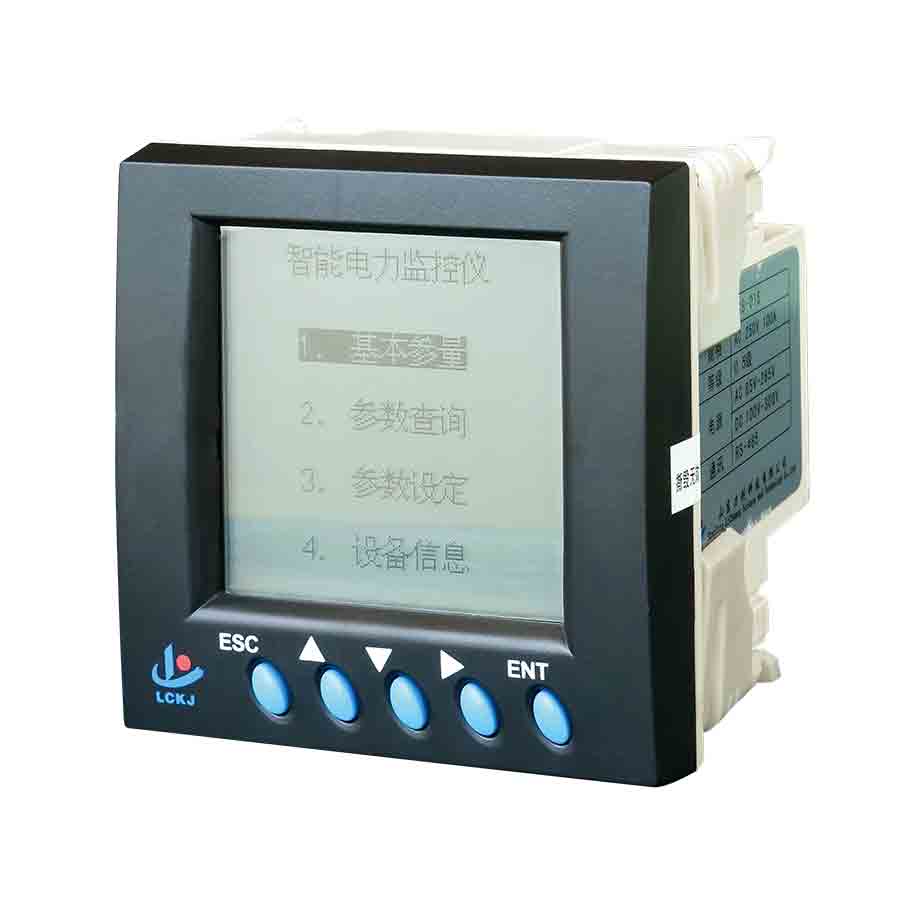

EX8016、EX8-016綜合電力監控儀
EX8-016是一款智能型四回路三相智能電力監控儀；廣泛應用于各種工業控制與測量系統及各種集散式/分布式電力監控系統。
實現了如下的功能：
◆ 測量三相電壓及各回路電流；
◆ 測量各回路的有功功率、無功功率、視在功率；
◆ 測量各回路的功率因數；
◆ 計量各回路的正反向有功電能、正反向無功電能。
●輸入信號
三相交流 50/60Hz 電壓、電流。輸入頻率：45～75Hz。 電壓量程（相電壓）：100V、250V、500V 可選。
電流量程： 5A、100A、等可選。默認選擇外置三相一體式互感器。
過載能力：1.4 倍量程輸入可正確測量；瞬間(<10 周波)電流 5 倍，電壓 3 倍量程不損壞。
●通訊輸出
輸出數據：三相相電壓 Ua、Ub、Uc、三相各回路電流 Ia、Ib、Ic、；有功功率 P、無功功率 Q、功率因數 PF、 各相有功功率 Pa、Pb、Pc；正反向有功電度等電參數。
輸出接口：RS-485 二線制 ±15KV ESD 保護。 通訊速率（Bps）：1200、2400、4800、9600、19.2K； 通訊協議： MODBUS-RTU 協議。
●測量精度 0.5 級；
●參數設定 模塊地址、通訊速率可通過通訊接口設定。
●隔離電壓
輸入-輸出：2000VDC。電流輸入、電壓輸入、AC 電源輸入、通訊接口輸出之間均相互隔離。
●模塊規格
主機尺寸：96 mm×96 mm×62.5mm 開孔尺寸：90mm×90 mm 顯示類型：LCD
●工作環境
工作溫度：-10℃～60℃ 存儲溫度：-40℃～85℃ 相對濕度：5%～95%不結露
●電磁兼容 浪涌電源：4kV 快速脈沖：2kV
靜電放電：氣隙放電：4kV
