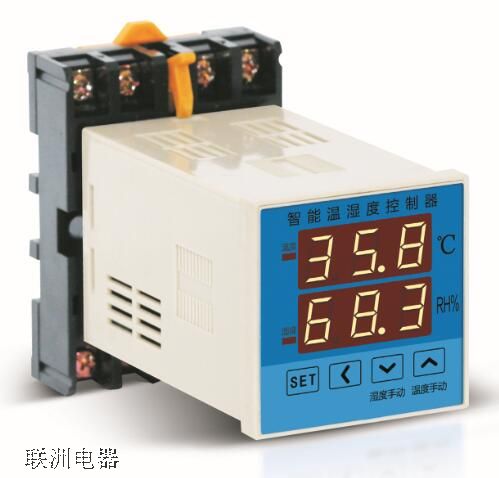

ZY-WSK-SX 智能溫濕度控制器技術參數及接線圖
➊ 產品簡介 | Description
ZY-WSK-SX產品主要用于中高壓開關柜、端子箱、環網柜、箱變等設備內部溫度和濕度的調節控制。可有效防止因低溫、高溫造成的設備故障以及受潮或結露弓|起的爬電、閃絡事故的發生。
該系列ZY-WSK-SX智能溫濕度控制器可將被測環境的溫濕度控制在規定的范圍內,主要特點是帶有1路瑞士高精度溫濕度傳感器輸入,實現溫濕度控制加熱排風輸出功能。
❷技術參數
2.1輸入規格
1路溫濕度輸入模塊
2.2測量范圍
溫度: 0℃ - 100℃濕度: 0%RH-99%RH
2.3基本誤差
溫度: ±0.5℃(10℃ - 50℃)，±1℃(0℃ ~ 100℃)
濕度:±3%RH(10%RH- 90%RH)，±5%RH(0%RH- 99%RH)
2.4分辨力:溫度0.1℃，濕度0.1%RH
2.5控制方式:位式控制
2.6輸出規格: 2路繼電器輸出，250VAC/3A或30VDC/3A
2.7工作電源: 220VAC ,50/60Hz,功耗< 10VA。
2.8工作環境:溫度0 ~ 50℃，濕度≤85%RH的無腐蝕性場合。
❸安裝與接線
3.1 嵌入式外形與安裝開孔尺寸及接線圖
嵌入式外形與安裝開孔尺寸（開孔尺寸:45.5*45.5mm)
基座式外形與安裝開孔尺寸(標準35mm導軌條安裝)
3.3傳感器的安裝方式:復合式(本公司出廠不配連接線)(1)采用35mm導軌式安裝或螺絲固定.
(2)采用固定式安裝(孔距37mm,孔徑4mm)
(3)溫濕度傳感器與控制器的連線請采用0.2平方以上線連接
注意傳感器上標識與控制器上標識對應上
