星三角接線圖 6條線電機啟動接線圖解
沒錯！您要找的星三角接線圖 就是這個，曾經(jīng)我也在網(wǎng)上到處找，將它打印出來給電工作參考是完全沒問題的，適用于6條線的電機啟動，一般75KW以下電機啟動都可以采用此方式。

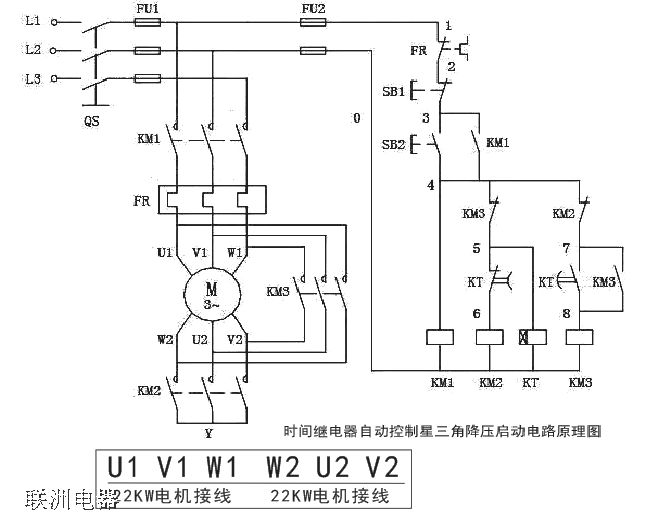

這是網(wǎng)上流傳很多的星三角接線圖，但是這并不代表它就是更好的。這張圖是參考圖，星三角啟動使用三個接觸器的二次接線參考圖，按此圖接線保證沒問題，我們電工都是按這張圖接的。

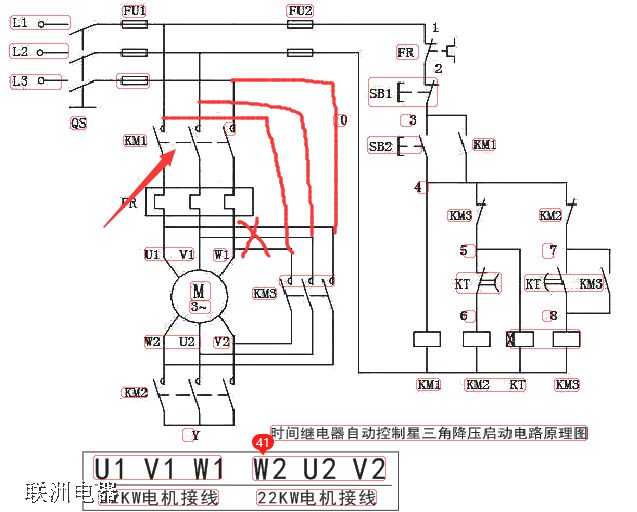

此圖是另一種參考，帶來的好處是能讓主接觸器KM1不承受那么大的電流，可以讓接觸器壽命更長，維護成本更低。二次控制圖跟上圖一樣，沒有改變，主要是一次圖紅色線的調整。
