繞線式異步電動機的接線圖解

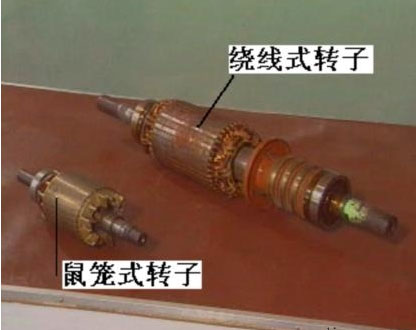

繞線式異步電動機與鼠籠式異步電動機的主要區別是繞線式異步電動機的轉子采用三相對稱繞組，起動時通常采用轉子串電阻啟動，或者是采用頻敏變阻器起動。
一、繞線式異步電動機轉子串電阻起動時，在繞線式異步電動機的轉子回路中串入合適的三相對稱電阻，如果正確選取電阻器的電阻值，使轉子回路Z大轉矩產生在電動機起動瞬間，從而縮短起動時間，達到減小起動電流增大起動轉矩的目的。隨著電動機轉速的升高，可變電阻逐級減小。
起動完畢后，可變電阻減小到零，轉子繞組被直接短接，電動機便在額定狀態下運行。這種啟動方法的優點是不僅能夠減少啟動電流，而且能使啟動轉矩保持較大范圍，故在需要重載起動的設備如橋式起重機、卷揚機、龍門吊車等場合被廣泛采用。其缺點是所需的啟動設備較多，一部分能量消耗在起動電阻，而且啟動級數較少。
二、轉子回路串接頻敏變阻器起動控制頻敏變阻器是一種阻抗值隨頻率明顯變化(敏感于頻率)、靜止的無觸點電磁元件，它實質上是一個鐵心損耗非常大的三相電抗器。在電動機起動時，將頻敏變阻器串接在轉子繞組中，由于頻敏變阻器的等值阻抗隨轉子電流頻率減小而減小，從而達到自動變阻的目的，因此只需要用一級頻敏變阻器就可以平穩地把電動機起動起來。串接頻敏變阻器器動的不足之處：由于有電感存在，使功率因數較低，起動轉矩并不很大。因此當繞線式異步電動機在輕載起動時，采用頻敏變阻器法起動優點較明顯，如重載起動，一般采用串電阻起動。
