三速電機接線原理圖：調速繞組接線圖解
三速電動機是在雙速電動機的基礎上發展而來的。在三速電動機的定子槽內安放兩套繞組，一套為三角形繞組，另一套是星形繞組。適當變換這兩套繞組的聯結方法，就可以改變電動機的磁極對數。使電動機具有高速、中速、和低速三種不同的轉速。

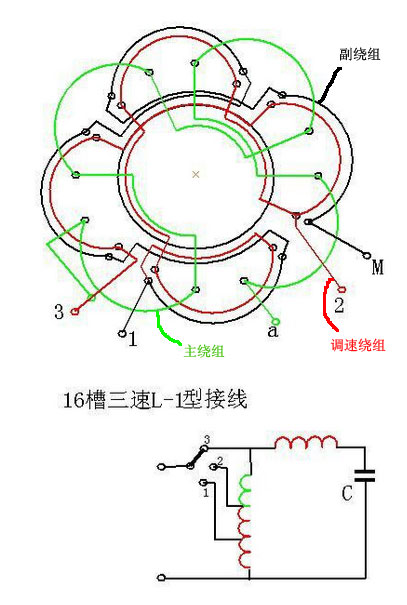

然而，Z近在微信朋友圈發現很多人對于抽頭調速的電機繞組比較陌生，為此特意分享一個調速繞組接線圖給大家簡要說明，上圖黑線表示副繞組，綠線表示主繞組，紅線表示調速繞組，下圖是接線原理圖，該繞組的主繞組和普通電機沒什么區別，顯極接法。
副繞組和調速繞組同槽嵌放，各占1/2，副繞組也是顯極接法，但調速繞組是每不相鄰兩組按庶極接法然后串聯起來中間引一個抽頭作為中速檔，Z后把調速繞組串接與主副繞組之間，接主繞組那里引出在座位高速檔，接副繞組那引出作為低速檔。
圖中1，2，3分別表示高中低三個速度，a是公共端，M是電容端，電容接到a和M之間。 此繞組結構相對簡單，線圈數量較其他形式的繞組要少，且調速性能較好。是三速電機應用Z多的一種繞組形式。

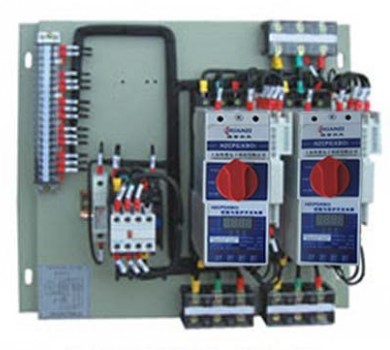

三速電機控制器：
我公司也有生產此種雙速、三速電機控制器，有需要的朋友請聯系我公司咨詢購買，在此我保證給您的是質量好，價格低的好產品。
