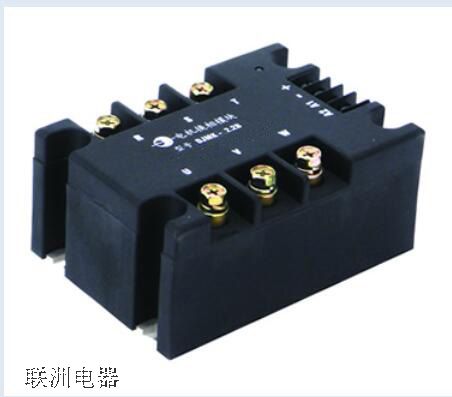

DJMK-3.0B三相電動機換相模塊
在電氣傳動設備中,經常需要對三相電動機進行正、反轉運行控制。由于傳統換相電路普遍工作在轉換頻繁、操作頻率高的工作狀態,使接觸器觸點電燒現象十分嚴重。我公司研制產品:三相電動機換相控制器采用晶間管作為交流開關,控制電動機的起動、停止及正反轉運行。控制線路采用電壓過零觸發及電子與機械互鎖技術,降低電動機在起動瞬間的沖擊電流,保證換相的可靠性,避免換相失敗。它具有無觸點、無噪音、無火花、使用壽命長等優點。廣泛應用于頻繁換相、操作頻率高,以三相異步電動機為施動動力的機械設各上。如:治金、化工、石油、紡織、造紙等行業
㈠ 概述
1、主電路輸入輸出端與正反控制端之間采用光電隔離，絕緣介質耐壓大于2000 Vac。
2、控制器內A向和B向之間轉換在控制端已設置硬件軟件互鎖，有效防止正反轉開關同時導通。
3、控制器有上電保護電路，無浪涌沖擊，抗干擾能力強，可靠性高�？煽毓璨捎肈CB陶瓷基板，電流規格為15A-90A。
4、發光LED管顯示電機旋轉方向，當兩路LED都不亮時為停止狀態。
5、輸入控制電壓為12-24Vdc，共陽或共陰可任意接線�？刂凭�共陽連接時，A—、B—端低電平有效，當A—、B—端同時為低電平時控制器自動關閉。共陰連接時，A+、B+端高電平有效，當A+、B+端同時為高電平時控制器自動關閉。
6、控制器適用于普通電容啟動電機。
