分流器怎么連接？直流分流器接線圖
分流器是指測量直流電流用的，根據直流電流通過電阻時在電阻兩端產生電壓的原理制成。用絕緣陶瓷制成，上有均勻分布的小孔，焊槍噴出的保護氣經分流器后，呈層流狀均勻噴出，以改善保護效果。
分流器實際就是一個阻值很小的電阻，當有直流電流通過時，產生壓降，供直流電流表顯示
直流電流表實際是電壓表，滿度值75mV
直流電流表和分流器是配套使用的；
比如：100A電流表配套的分流器阻值為0.00075歐
即100A*0.00075歐=75mV；
50A電流表配套的分流器阻值為0.0015歐
50A*0.0015歐=75mV。

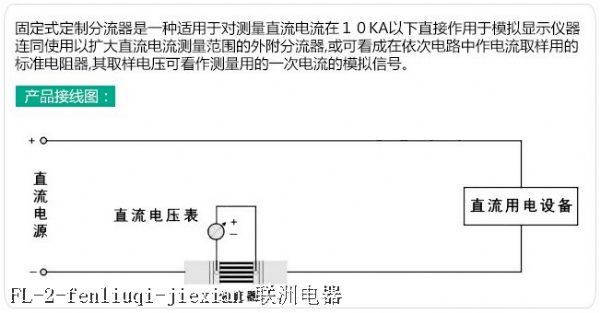

直流分流器接線圖及圖解：
接線時請注意正負極，別接錯了，以免燒壞測量儀表。
