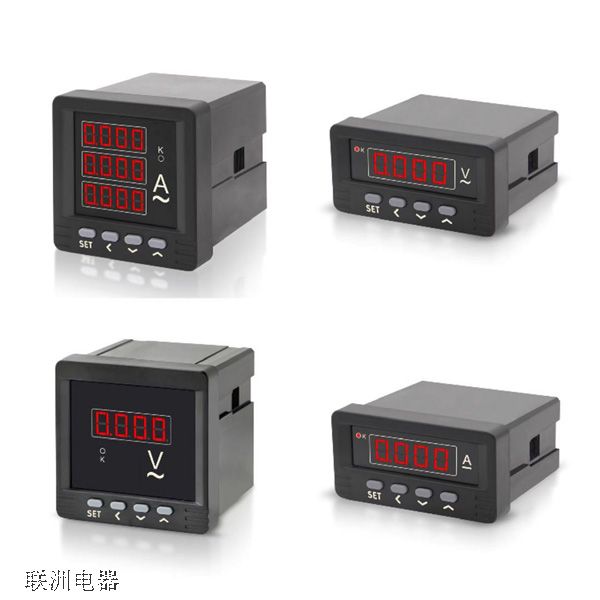

多功能儀表 HG6010L-C的用途
采用SMT生產工藝，線路簡潔、可靠性高；
的安裝，無須借助工具即可輕松完成安裝；
智能表的性能、普通表的價格。
技術參數
電流測量顯示范圍：AC 0 ～10A(直接測量)、 AC 10～9999A（外附*/5A電流互感器）
電壓測量顯示范圍：AC 0 ～600V(直接測量)、 AC 600V～9999kV（外附*/100V電壓互感器）
輸入范圍：45~65Hz
測量準確度：0.5級
采樣速率：3次/s
測量顯示：真有效值測量，單排4位LED數碼管顯示
輸入回路功耗：＜0.5VA
顯示分辨力：為0.001A和0.1V
輔助電源：AC/DC 85～264V 50/60Hz 功耗＜3VA
輸出：上下限同一繼電器輸出，繼電器觸點容量AC250V/2A、DC30V/2A
變送輸出：線性度0.3%，輸出可在0－10mA、0－20mA、4－20mA之間切換，負載電阻≤300Ω，變送輸出與
輸入及輔助電源端口之間電氣隔離
通訊接口：RS485串行通訊，采用MODBUS_RTU通訊協議
工作：溫度-10～50℃，濕度≤85%RH的無腐蝕性
在線監測器是串聯在避雷器MOA下端，監測避雷器運行時的泄漏電流和動作次數。具有綜合性的監測功能，是目前在線監測比較先進的產品。

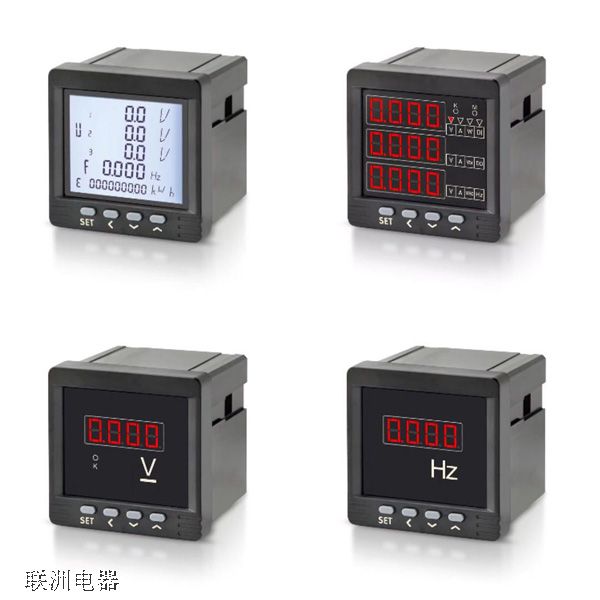

多功能電力儀表可實現對用電負荷的全電量參數的實時測量，其完善的電能
計量及電能質量分析功能，可適用于各類電力監控系統。產品提供中英文顯示，采用超大
的彩色屏幕、觸摸按鍵和模塊化設計，功能配置和操作更加簡便。
BHE500-LT-50A+TSY-01
BHE500-LT-100A+TSY-03
BHE500-LTM-200A+TSY-04
系列儀表采用交流采樣技術，能分別測量電網中的電流、電壓、功率、功率因數和電能等參數，可通過面板薄膜開關設置倍率。帶RS-485通訊接口，采用Modbus或Profibus協議；也可將電量信號轉換成標準的直流模擬信號輸出；或帶開關量輸入／輸出，繼電器報警輸出等功能。
J(繼電器越限報警輸出)與第二路開關量輸出復用；
PZ72(L)-E3(4)Z多可帶2路M(模擬量)；
PZ72(L)-E在選配KC(2DI/2DO)功能時無脈沖信號輸出端口；
PZ72(L)-E3(4)具備一路有功電能脈沖信號輸出端口。
我公司導軌式安裝電能表可測量單相或三相電能和電參數，采用LCD顯示，具有高可
靠性，體積小，重量輕，外形美觀，安裝方便等特點。產品符合GB/T 17215.321–2008
標準中1級靜止式交流有功電能表相關技術要求。
PD19 系列多功能諧波表可監測多種電氣參數，如電壓、電流、頻率、功率、功率因數、電能、諧波等，并具有開關狀態監測、越限報警、模擬量輸出、電能脈沖和通信等 功能。作為一種先進的智能化、數字化的電網前端采集元件，該儀表可以應用于能源管理系統、配電自動化、智能建筑及智能開關柜中；具有多種接線方式，使用方便，可滿足現場各種要求。
