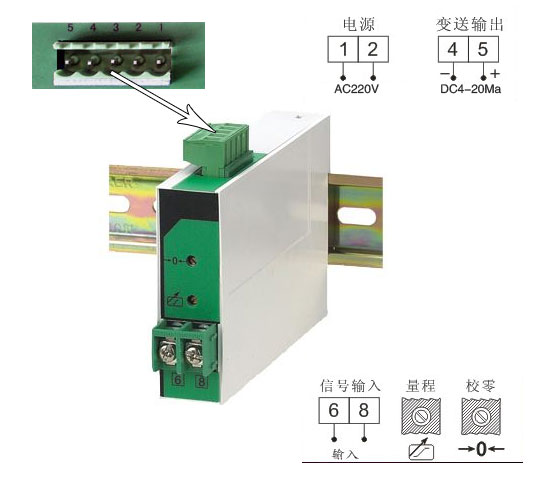

JA866-AI，JA866-AU，JA866-DI單相電流電壓變送器
JA866系列電力變送器測量功能：電流測量，電壓測量，功率測量，功率因數測量，頻率測量，有功電能測量，無功電能測量等。
技術參數 | 指標 | ||
輸入 | 標稱值 | 電流AC、DC 1A、5A；電壓AC、DC100V、300V、450V等 | |
過載 | 持續1.2倍，瞬時電流10倍/5秒；瞬時電壓 2倍/30秒 | ||
吸收功率 | ≤0.3VA(電流輸入);電壓輸入,≤0.3VA(100V時), ≤0.6VA(300V時),≤1VA(450V時) | ||
頻率 | 45～55Hz | ||
輸出 | 標稱值 | 4-20mA或0-20mA，0-5V 0-10V等 | |
負載電阻 | 電流輸出時≤330Ω，電壓輸出時≥1kΩ，傳輸距離≥2Km | ||
波紋含量 | ＜0.5%峰值 | ||
響應時間 | ≤400mS | ||
絕緣電阻 | ＞100MΩ | ||
耐壓強度 | 輸入/輸出/電源之間 2.0KV/1min，50Hz | ||
精度等級 | 0.2級 0.5級 | ||
電源 | 電壓 | AC、DC 85V～260V | |
功耗 | 交流電流，電壓類≤3VA，功率類≤4VA | ||
溫度系數 | 0℃～+60℃時，≤100PPM/℃ | ||
環境 | 溫度 | 工作：-15～+55℃，存貯：-25～+70℃ | |
濕度 | ≤88%RH，不結露，無腐蝕性氣體場所 | ||
海拔 | ≤2000m | ||
安裝方式 | TS35導軌，或用螺釘固定柜體上 | ||
