JDMS-58、JDMS-98、JDMS-98A電子式計數器

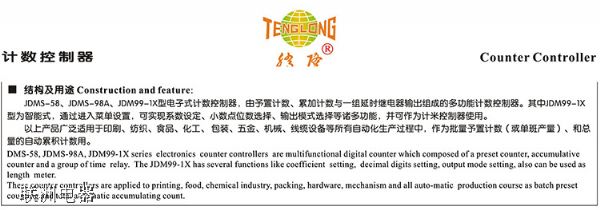

JDMS-58、JDMS-98、JDMS-98A型電子式計數控制器,是由一個三位予置計數器, 一個六位累加計數器,與一個延時繼電器組成的計數控制器總成。計數器采用單片機程序控制, 高亮度led顯示,內裝高容量可充鎳鎘電池,具有無機械磨損、 使用壽命長,可靠性高、顯示清晰、計數響應快等顯著優點. 適用于印刷,食品、化工、包裝、五金、機械等所有自動化生產過程中作為批量予置計數和總量的自動累積計數

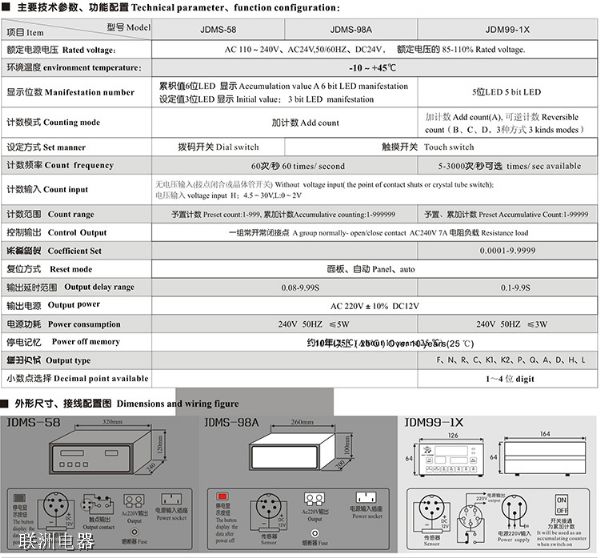

計數器主要技術參數：
額定電源電壓：AC 24V,110V、220V、380V、DC 24V。
工作電壓范圍:額定電壓85-110%.
計數輸入方式:光電輸入.
計數范圍:
批量計數:0-999.
累加計數:0-999999.
工作模式:加計數.
計數誤差:不大與1次計數.
電源功耗： 5W。
工作環境溫度：-10～+50 C 無冷凝水。
復零方式:手動復零.
Z高計數頻率:60次/秒.
輸出觸點:一組常開常閉.
輸出觸點容量:AC220V 7A(阻性).
間隔延時范圍:0.01-9.99秒.
電池壽命:三年以上.
使用及維護:
先預置好批量數和批次間隔時間, 然后接通電源, 計數信號由光電開關傳遞輸入,批量計數器和累積計數器同時計數, 當計數值與批量計數器的預置值相吻合時, 內部執行繼電器吸合, 輸出一組轉換觸點信號及一組 220V 電源,批量指示燈發亮, 批量計數器自動復位, 下一批計數開始, 批次間隔延時繼電器同時開始延時，當延時到達預置時間，內部執行繼電器則釋放，類此往復，累積計數器則根據光電開關傳遞 的信號遞增，直至滿 999999 后，重新從零開始計數，計數值由內部 鎳鎘電池保持,鎳鎘電池在計數控制器工作時始終處于自動充電狀態。下一次 開機時，如原先儲存的計數值已不需要，應按批量清零和累積清零按鈕予以清除。
注：JDMS-98A型計數控制箱系新產品，由輕觸開關設定（詳見使用說明書）。
